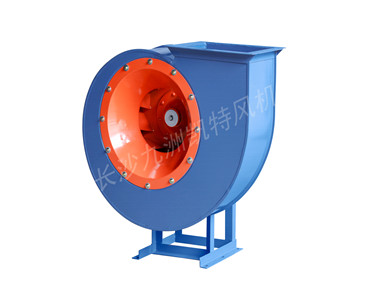

产品概述

4-72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用,输送空气和其它不自然的，对人体无害的,对钢材无腐蚀性的气体。

风机的形式

从电动机一侧正视,叶轮顺时针旋转,称为右旋风机,以"右"表示,叶轮逆时针旋转,称为左旋风机,以"左"表示。风机的出口位置,以机壳的出风口角度表示。

4-72型风机NO2.8-7A出厂时均做成一种形式,使用单位根据要求再安装成所需要的位置.订货时不需注明。NO2.8A出风口位置调整范围0°-225°，间隔是45°.NO3.2- 7A出风口位置调整范围0*-225° ,间隔是22.5°。NO8-14C/D式出风口位置调整范围0*-225° ,间隔是45°。NO16 , 20B出风口位置制成固定的三种: 0°,90°,180° ,不能调整,订货时需注明。风机的传动方式有A,B,C,D四种。

4-72型风机中, NO2.8-14采用C，D式传动, NO16 , 20采用B式传动。

风机的结构

4-72型风机中的NO2.8-7A主要由叶轮、机壳、进风口等部分配置联接电机而组成。NO8-20除具有. 上述部分外,还有传动部分等。

1 )叶轮由10个后倾的机翼型叶片。曲线型前盘和平板后盘组成。用钢板制造,并经动静平衡校正,空气性能良好.效率高,运转平稳。

2 )机壳做成两种不同型式。NO2.8-14机壳做成整体 ,不能拆开, NO16-20的机壳制成三开式,除研中分水平面分为两半外,上半部再沿中心线垂直分为两半用螺栓连接。

3 )进风口制成整体,装于风机的侧面,与轴向平行的截面为曲线形状,能使气体顺利进入叶轮,且损失较小。

4)传动部分由主轴。轴承箱。滚动轴承,带轮或联轴器组成。
